IEC 60092标准MariTox船用阻燃电力&控制缆
TI /TU (MTX400) 0.6/1kV XLPE绝缘，LSOH（SHF1）护套阻燃电力&控制缆（多芯）

应用

该非铠装电力&控制电缆适用于船体上任何不受机械危害位置的固定安装，符合IEC 60092-352标准。该电缆阻燃、低烟、无卤。

标准

IEC 60092-350/353/360
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

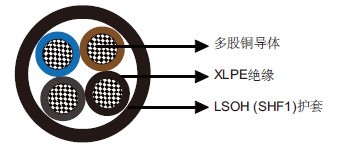

结构

导体：Class 2多股铜导体，圆形或扇形。Class 5多股铜导体可选。
绝缘：XLPE。
填充（可选）：无卤填充物
外护套：LSOH（SHF1）。SHF2可选。

线芯识别

两芯：蓝，棕。
三芯：棕，黑，灰。
四芯：蓝，棕，黑，灰。
五芯：蓝，棕，黑，灰，黑。
多芯：白底色加黑色数字。
带黄/绿线（可选）
两芯+地线（3G）：黄/绿，蓝，棕。
三芯+地线（4G）：黄/绿，棕，黑，灰。
四芯+地线（5G）：黄/绿，蓝，棕，黑，灰。

机械和热性能

固定安装弯曲半径：6×OD（OD>25mm）；4×OD（OD ≤25mm）
温度范围：-30℃ ~ +80℃

尺寸和重量

MTX400 1RZ1-R多芯0.6/1kV（-R表示class 2导体。对于class 5导体，请将-R改成-F）

3×(G)4	0.7	1.2	11.6	190
MTX400-1RZ1-R-3C6(3G6)	3×(G)6	0.7	1.2	12.8	250
MTX400-1RZ1-R-3C10	3×10	0.7	1.3	14.8	380
MTX400-1RZ1-R-3C16(3G16)	3×16	0.7	1.3	17.1	560
MTX400-1RZ1-R-3C25	3×25	0.9	1.5	20.7	875
MTX400-1RZ1-R-3C35	3×35	0.9	1.6	23.5	1220
MTX400-1RZ1-R-3C35S	3×35 (sector shaped)	0.9	1.5	20.1	1135
MTX400-1RZ1-R-3C50	3×50	1.0	1.7	26.7	1780
MTX400-1RZ1-R-3C50S	3×50 (sector shaped)	1.0	1.7	22.8	1530
MTX400-1RZ1-R-3C70S	3×70 (sector shaped)	1.1	1.8	26.7	2150
MTX400-1RZ1-R-3C95S	3×95 (sector shaped)	1.1	1.9	30.2	2900
MTX400-1RZ1-R-3C120S	3×120 (sector shaped)	1.2	2.1	34.0	3675
MTX400-1RZ1-R-4C1.5(4G1.5)	4×(G)1.5	0.7	1.1	9.6	120
MTX400-1RZ1-R-4C2.5(4G2.5)	4×(G)2.5	0.7	1.1	10.7	165
MTX400-1RZ1-R-4C4(4G4)	4×(G)4	0.7	1.2	12.8	240
MTX400-1RZ1-R-4C6(4G6)	4×(G)6	0.7	1.2	14.1	320
MTX400-1RZ1-R-4C10(4G10)	4×(G)10	0.7	1.3	16.3	490
MTX400-1RZ1-R-4C16(4G16)	4×(G)16	0.7	1.4	19.1	740
MTX400-1RZ1-R-4C25(4G25)	4×(G)25	0.9	1.5	22.8	1145
MTX400-1RZ1-R-4G35	4G35	0.9	1.7	26.0	1515
MTX400-1RZ1-R-4G50	4G50	1.0	1.8	29.7	2340
MTX400-1RZ1-R-5C1.5(5G1.5)	5×(G)1.5	0.7	1.1	10.5	145
MTX400-1RZ1-R-5C2.5(5G2.5)	5×(G)2.5	0.7	1.2	11.9	205
MTX400-1RZ1-R-5G6	5G6	0.7	1.3	15.7	400
MTX400-1RZ1-R-5G16	5G16	0.7	1.5	21.2	920

订货代码	结构 芯数×截面积 （mm²）	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
MTX400-1RZ1-R-2C1.5	2×1.5	0.7	1.1	8.4	80
MTX400-1RZ1-R-2C2.5	2×2.5	0.7	1.1	9.2	100
MTX400-1RZ1-R-2C4	2×4	0.7	1.1	10.7	135
MTX400-1RZ1-R-2C6	2×6	0.7	1.2	12.0	185
MTX400-1RZ1-R-2C10	2×10	0.7	1.2	13.7	270
MTX400-1RZ1-R-2C16	2×16	0.7	1.3	16.0	400
MTX400-1RZ1-R-2C25	2×25	0.9	1.3	18.8	700
MTX400-1RZ1-R-2C35	2×35	0.9	1.3	21.4	930
MTX400-1RZ1-R-2C50	2×50	1.0	1.3	24.2	1290
MTX400-1RZ1-R-3C1.5(3G1.5)	3×(G)1.5	0.7	1.1	8.8	100
MTX400-1RZ1-R-3C2.5(3G2.5)	3×(G)2.5	0.7	1.1	9.8	130
MTX400-1RZ1-R-3C4(3G4)	3×(G)4	0.7	1.2	11.6	190
MTX400-1RZ1-R-3C6(3G6)	3×(G)6	0.7	1.2	12.8	250
MTX400-1RZ1-R-3C10	3×10	0.7	1.3	14.8	380
MTX400-1RZ1-R-3C16(3G16)	3×16	0.7	1.3	17.1	560
MTX400-1RZ1-R-3C25	3×25	0.9	1.5	20.7	875
MTX400-1RZ1-R-3C35	3×35	0.9	1.6	23.5	1220
MTX400-1RZ1-R-3C35S	3×35 (sector shaped)	0.9	1.5	20.1	1135
MTX400-1RZ1-R-3C50	3×50	1.0	1.7	26.7	1780
MTX400-1RZ1-R-3C50S	3×50 (sector shaped)	1.0	1.7	22.8	1530
MTX400-1RZ1-R-3C70S	3×70 (sector shaped)	1.1	1.8	26.7	2150
MTX400-1RZ1-R-3C95S	3×95 (sector shaped)	1.1	1.9	30.2	2900
MTX400-1RZ1-R-3C120S	3×120 (sector shaped)	1.2	2.1	34.0	3675
MTX400-1RZ1-R-4C1.5(4G1.5)	4×(G)1.5	0.7	1.1	9.6	120
MTX400-1RZ1-R-4C2.5(4G2.5)	4×(G)2.5	0.7	1.1	10.7	165
MTX400-1RZ1-R-4C4(4G4)	4×(G)4	0.7	1.2	12.8	240
MTX400-1RZ1-R-4C6(4G6)	4×(G)6	0.7	1.2	14.1	320
MTX400-1RZ1-R-4C10(4G10)	4×(G)10	0.7	1.3	16.3	490
MTX400-1RZ1-R-4C16(4G16)	4×(G)16	0.7	1.4	19.1	740
MTX400-1RZ1-R-4C25(4G25)	4×(G)25	0.9	1.5	22.8	1145
MTX400-1RZ1-R-4G35	4G35	0.9	1.7	26.0	1515
MTX400-1RZ1-R-4G50	4G50	1.0	1.8	29.7	2340
MTX400-1RZ1-R-5C1.5(5G1.5)	5×(G)1.5	0.7	1.1	10.5	145
MTX400-1RZ1-R-5C2.5(5G2.5)	5×(G)2.5	0.7	1.2	11.9	205
MTX400-1RZ1-R-5G6	5G6	0.7	1.3	15.7	400
MTX400-1RZ1-R-5G16	5G16	0.7	1.5	21.2	920
MTX400-1RZ1-R-6C1.5	6×1.5	0.7	1.2	11.6	180
MTX400-1RZ1-R-7C1.5	7×1.5	0.7	1.2	11.7	195
MTX400-1RZ1-R-8C1.5(8G1.5)	8×(G)1.5	0.7	1.2	12.7	225
MTX400-1RZ1-R-10C1.5	10×1.5	0.7	1.3	14.8	275
MTX400-1RZ1-R-12C1.5	12×1.5	0.7	1.3	15.3	315
MTX400-1RZ1-R-16C1.5	16×1.5	0.7	1.4	17.2	410
MTX400-1RZ1-R-19C1.5	19×1.5	0.7	1.4	18.1	470
MTX400-1RZ1-R-24C1.5	24×1.5	0.7	1.5	21.3	620
MTX400-1RZ1-R-5C2.5	5×2.5	0.7	1.2	11.9	210
MTX400-1RZ1-R-7C2.5	7×2.5	0.7	1.2	13.2	280
MTX400-1RZ1-R-12C2.5	12×2.5	0.7	1.3	17.4	460
MTX400-1RZ1-R-19C2.5	19×2.5	0.7	1.4	20.6	690
MTX400-1RZ1-R-24C2.5	24×2.5	0.7	1.5	24.3	880
MTX400-1RZ1-R-27C2.5	27×2.5	0.7	1.5	24.6	970
MTX400-1RZ1-R-37C2.5	37×2.5	0.7	1.6	27.7	1300
